泄漏检测子系统

一． 概述

现代化的机房安置众多精密设备，对环境的要求极为严格，特别是在地板下面有众多线缆布置，因此也就埋下隐患，因为精密设备必须要求一个可靠的环境保证设备的稳定运行，所以空调就必不可少，但空调、暖气等设备时常有液体泄漏发生，这就要求我们能及早发现泄漏情况。精确知道泄漏位置，及时处理，保证整个系统的安全。

我们采用美国REYCHEM公司的泄漏检测定位系统是高科技专利产品，对水、油、酸、碱等各种液体进行泄漏定位检测和报警，广泛应用于金融、邮电、图书馆、博物馆、石化、制药等行业。

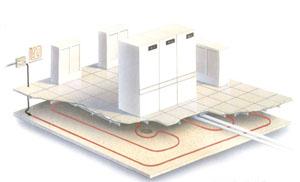

在金融、邮电机房、博物馆、档案管、图书馆等重要部门，众多资料及繁杂的布线系统如果受到漏液的侵害，损失都是灾难性，然而，这些地方恰恰存在众多隐患，如：消防设备、生活水管、空调、电池等。灵活性很强的Trace Tek（瑞侃）泄漏检测系统可以让您根据需要任意设计监测布局和组态——不论简单与复杂，你可以任意组装线路，从1米~1500米不等。不管您需要是一个房间的单通道报警控制器，还是一个多区域的多通道报警系统，Trace Tek（瑞侃）都可以满足您的要求。

二．系统特点

1.结构合理、可靠性高：

* 简便可靠的操作方法——无可调部件，不用编程，决不忽

视任一报警也不会误报警

* 无暴露的金属结构，氟化物结构使得线缆耐腐蚀、强度高

质量可靠，获IS09001国际认证

2.简易操作

* 简单易懂的监测面板，清晰明确地指示系统状态

* 自我校正，不需模糊判断

* 直接安装和更改，扩充组态能力强

* 模块化设计，维护、替换方便

3. 快速检测、实时响应，使泄漏降低到最小的危险程度。

4.定位精度高，误差不大于0.1%。

5.监测范围广，直线距离可达1500米或100个区域

6.以微处理器为基础的报警定位控制器在泄漏报警之后，可继续进行监测，并且在泄漏处有明显变化之后再次报警，可记忆查询多达512个历史事件。

7.适应性好，兼容性强。具有多种信号接口，不仅有继电器的输出，还有4-20mA电流输出口，以及RS-232/485通讯接口，能兼容多种通信信道和多种通信速率，方便纳入集中监控系统。

8.当泄漏发生后，控制器的继电器输出可控制阀门关闭，切断液体来源，避免事故发生。

9.产品先进，感应线缆上的每一部分都可感应液体的存在，不同于旧式的点感应测漏产品。

10.感应线缆可持续使用20年

11.设计的通用性

检测的线缆长度单位可设置为英尺、米

12.工作温度：-30℃~80℃*

13.工作湿度：5%~95%

三．体系介绍

TTDM 定位检测系统

系统主控制器为TTDM控制器，该控制器以微处理器为核心，

对感应线缆进行实时监测和显示，一旦有泄漏发生会精确显示泄漏的位置。

* 多功能

除了检测泄漏，TTDM控制器还可以故障报警和需要维护报警

任何泄漏事件或其他事件都可以被跟踪, 安装设置可以随用户习惯而改变, 事件历史和设置都可以安全地记忆,控制器本身有自检功能。
